ТЭНы двухконцевые – общая информация

Трубчатые электронагреватели (ТЭН) предназначены для нагрева различных сред путем конвекции, теплопроводности и излучения посредством преобразования электрической энергии в тепловую и применяются в качестве комплектующих изделий в промышленных установках и бытовых нагревательных приборах.

Конструкция двухконцевого трубчатого электронагревателя круглого сечения представляет собой расположенный внутри металлической оболочки нагревательный элемент (спираль или несколько спиралей из сплава с высоким сопротивлением) с контактными стержнями. От оболочки нагревательный элемент изолирован спрессованным электроизоляционным наполнителем. Для предохранения от попадания влаги из окружающей среды торцы ТЭН герметизируют. Контактные стержни изолируются от оболочки керамическими изоляторами.

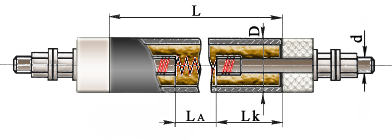

ТЭН двухконцевой
  • D - диаметр оболочки;
  • L - развернутая длина ТЭН;
  • Lk - длина контактного стержня в заделке.
  • La - длина активной части.
Пример условного обозначения ТЭН по ГОСТ-13268:
ТЭН - условное обозначение
Обозначение контактных стержней A B C D E F G H
Номинальная длина контактных стержней в заделке, мм 40 65 100 125 165 250 400 630

Основным правилом при выборе ТЭН для заданной нагреваемой среды является правильное сочетание геометрических и электротехнических параметров. Ресурс и надежность работы ТЭН зависят от того, насколько велика поверхностная нагрузка. Для различных нагреваемых сред допустимая удельная поверхностная нагрузка разная и является строго нормативной величиной, превышение которой ведет к преждевременному выходу ТЭН из строя.

По конфигурации, конструктивному исполнению ТЭНы имеют широкий диапазон параметров:
– по рабочему напряжению от 12 до 380В;
– по номинальной мощности от десятков ватт до десятков киловатт;
– по длине от нескольких сантиметров до 6 метров;
– по конфигурации как прямые, так и согнутые в различных плоскостях;
– по назначению для нагрева различных газов, жидкостей, масел, пресс-форм, плавления легкоплавких металлов, селитры и др.;
– по крепежным элементам и форме контактных выводов как стандартного исполнения, так и специальных.
