ТЭН - формы контактных выводов

Для подключения к сети переменного или постоянного тока электронагреватели оснащаются необходимыми контактными выводами.

Наиболее надежным является подсоединение проводов питающей сети к ТЭН с помощью контактного узла, выполненного в виде стержней с резьбой.

Контактный стержень соединен внутри ТЭНа с нагревательным элементом (спиралью), а снаружи имеет узел крепления подводящих проводов (шайбы и гайки).

Контактный стержень

Чаще всего применяются стержни с резьбой М4 или М5. Контактные стержни изготавливаются из углеродистой стали.

ТЭНы с диаметром оболочки меньше 8,5 мм оснащаются контактными выводами выполненными в виде лепестков.

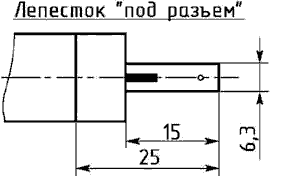

Лепесток под винтЛепесток под разьем

Также возможно изготовление ТЭН с гладкими контактными стержнями, к которым припаяны провода требуемой длины.

Крепление ТЭН за контактные стержни не допускается!
