Оребрённые ТЭНы

Трубчатые электронагреватели с оребрением (ТЭНР) применяются, в основном, для нагрева движущегося или спокойного воздуха и используются в промышленных и бытовых электрокалориферах, конвекторах, тепловых пушках и в других установках. Реже оребрённые ТЭНы применяются для нагрева жидкостей.

Конструкция ТЭНР представляет собой двухконцевой трубчатый электронагреватель круглого сечения с плотно прилегающим к его активной поверхности оребрением, выполненным из стальной гофрированной ленты навитой на оболочку ТЭНа по спирали.

Внутренняя конструкция оребрённого электронагревателя аналогична конструкции двухконцевого ТЭНа.

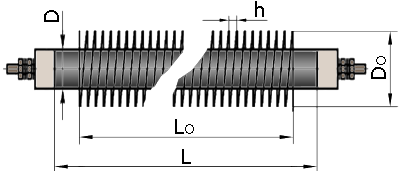

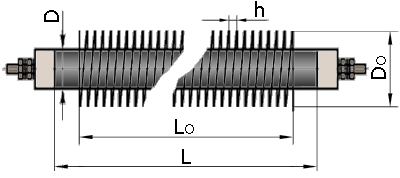

Оребрённый ТЭН
  • L – развернутая длина;
  • Lo – длина оребрения;
  • D – диаметр оболочки;
  • Do – диаметр оребрения;
  • h – шаг оребрения.

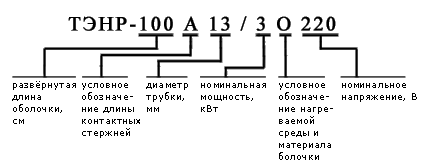

Пример условного обозначения ТЭНР:
Оребрённые ТЭНы - условное обозначение

Оребрение позволяет увеличить площадь поверхности и, как следствие, увеличить ваттную нагрузку электронагревателя в 2 – 2,5 раза.

ТЭНР могут оснащаться крепёжной арматурой в виде штуцеров, планок и т.п., соединенных с оболочкой методом сварки, пайки или прессовки и предназначенных для крепления нагревателей в комплектуемых установках.
ТЭНР могут быть прямые и согнутые (чаще всего в одной плоскости).
