Хомутовые и плоские электронагреватели

Общая информация

Хомутовые и плоские электронагреватели применяются для нагрева пресс-форм в термопластавтоматах, литейных форм, экструдеров, трубопроводов, в упаковочных машинах, в грануляторах и в других промышленных установках.

Корпус электронагревателя выполняется из листовой нержавеющей стали толщиной 0,2–0,5 мм, внутри которого расположен нагревательный элемент.
Витки нагревательного элемента изолированы друг от друга и от корпуса при помощи изоляционного материала.
Крепление к нагреваемой поверхности осуществляется при помощи прижимного устройства.
В корпусе могут быть выполнены необходимые отверстия, пазы и т.п.
Нагреватели выполняются в виде пластин, колец, полуколец, секторов.

Контактная группа выполняется в виде гибких проводов в термостойкой изоляции, резьбовых стержней либо разъёма.

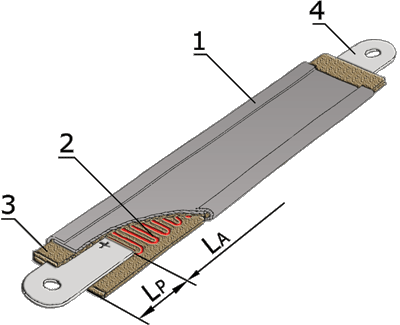

Плоский нагреватель
  • La - активная длина;
  • Lp - длина пассивной части;
Конструкция:
1. металлический корпус;   2. нагревательный элемент;   3. изоляционный материал;
4. контактный выход.

Особенности, преимущества

Отличительной особенностью наших электронагревателей является тканая конструкция нагревательного элемента. Проводник предварительно переплетается нитями из термостойкого материала с получением тканой ленты. Данная конструкция обеспечивает равномерность расположения проводника по поверхности и исключает межвитковые замыкания. В результате каждый участок нагревательного элемента находится в одинаковых условиях теплоотдачи, следовательно, исключается перегрев отдельных участков.Кроме того, значительно улучшается теплопередача от проводников к поверхности.

Всё это значительно повышает надёжность данного типа нагревателя по сравнению с нагревателями, в которых проводник накручивается на изолирующую основу. В таких нагревателях в процессе многократного цикла нагрев - охлаждение неизбежно возникает провисание отдельных витков с последующим межвитковым замыканием проводника, и как следствие, местным перегревом с последующим выходом из строя. Надёжность нагревательного элемента из тканой ленты повышается и за счёт конструкции токоподводов, выполненных в виде металлических пластин, соединённых с проводником посредством сварки.
