Блоки ТЭН

Блоки ТЭН (ТЭНБ) применяются, в основном, для нагрева жидкостей и масла и используются в водонагревателях, парогенераторах, котлах и в других промышленных и бытовых установках.

Конструкция ТЭНБ представляет собой один или несколько двухконцевых трубчатых электронагревателей герметично закрепленных на общем фланце.

Фланцы изготавливаются из различных материалов (углеродистая сталь, нержавеющая сталь, латунь…) и могут крепиться в комплектуемых установках различными способами ( резьба, шпильки, болты, прижимные пластины…)

Блоки ТЭН

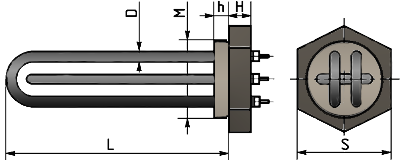

  • L - посадочный размер;
  • D - диаметр ТЭНа;
  • М - диаметр резьбы фланца;
  • h - длина резьбы фланца;
  • H - толщина фланца;
  • S - размер шестигранника.
Пример условного обозначения ТЭНБ:

Блоки ТЭН - условное обозначение

Возможно изготовление блоков ТЭН,в состав которых входят электронагреватели различной длины и различной мощности. В этом случае в условном обозначении марки и количество ТЭН, входящих в состав блока указываются через запятую.

В блоки могут собираться также ТЭНы патронного типа и оребренные ТЭНы.

Часто в блоках ТЭН предусматриваются посадочные места для датчиков температуры и иных устройств.

ВНИМАНИЕ:

  • Эксплуатировать ТЭНБ можно только в той среде, для которой они предназначены.
  • Активная часть корпуса электронагревателей блоков должна полностью находиться в рабочей среде.
  • При эксплуатации температура на корпусе не должна превышать :
    – 300°С для масла;
    – 100°С для воды.
