Патронные ТЭНы

Трубчатые электронагреватели патронного типа (ТЭНП) предназначены, в основном, для нагрева металлических деталей технологического оборудования : термопластавтоматов, экструдеров, оборудования для производства тары и упаковки, пресс-форм, литейных форм, прессов и т.д. Иногда патронные нагреватели используются для нагрева воды, масел и других жидкостей, а также газов.

Отличительной особенностью патронных электронагревателей является возможность создания значительного теплового потока с их поверхности. Удельная поверхностная мощность может достигать 20 Вт/см2 и более.

Конструктивно патронные нагреватели представляют собой металлический корпус (трубу), внутри которого расположен нагревательный элемент из проволоки высокого сопротивления, намотанной в виде спирали на керамический сердечник, изолированный от корпуса электротехническим периклазом. Оба контактных вывода расположены с одной стороны патронного нагревателя, а другой торец герметически заварен.

Контактные выводы ТЭНП выполнены в виде гибких проводов в термостойкой изоляции.

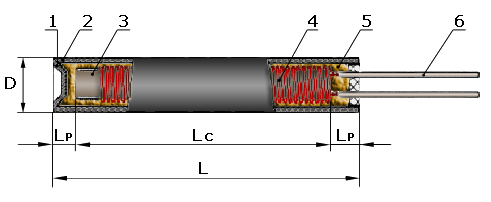

Патронный ТЭН
  • D - диаметр оболочки;
  • Lp - длина пассивной части;
  • Lc - активная длина;
  • L - полная длина.
Конструкция:
1. донышко;   2. металлический корпус;   3. керамическая сердцевина;
4. нагревательный элемент;  5. изоляционный наполнитель;  6. контактный выход.

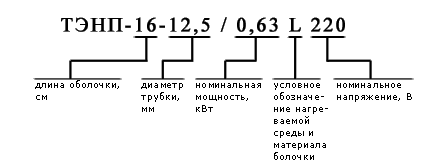

Пример условного обозначения ТЭНП:
Патронные ТЭНы - условное обозначение

Оболочка выполняется, как правило, из нержавеющей стали с шлифованной поверхностью, обеспечивающей очень плотную посадку ТЭНа в нагреваемое тело с зазором по диаметру не более 0.02 мм. Это связано с тем, что ТЭНП работают при высоких удельных поверхностных нагрузках. Наличие, даже минимальнх, воздушных зазоров между оболочкой ТЭНП и нагреваемым телом приводит к недопустимо выской температуре спирали и наполнителя и, как следствие, выходу нагревателя из строя.

Технические характеристики ТЭНов патронного типа

Параметр Диапазон
Диаметр оболочки 6.5 – 32мм
Длина 40–1000 мм
Мощность 50–5000 Вт
Напряжение 12–380 В
Материал оболочки нерж.сталь
