Полезная информация
ТЭН - крепежные элементы
Для надежного крепления ТЭН в комплектуемых изделиях электронагреватели оснащаются необходимыми крепежными элементами (штуцера, втулки, пластины и т.д.)
Наиболее часто ТЭНы крепятся к стенкам изделий при помощи штуцеров.

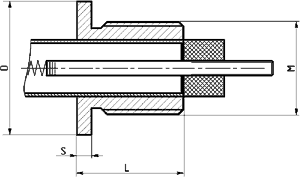

Штуцер (резьбовая втулка с упорным фланцем) закрепляется на электронагревателе способом прессовки, пайки или сварки в зависимости от условий работы ТЭН в той или иной нагреваемой среде.
Наиболее часто применяются штуцера с размерами приведеннымив таблице:
| Диаметр оболочки ТЭН (мм) | М диаметр резьбы |
L длина (мм) |
S толщина фланца (мм) |
D диаметр фланца (мм) |
|---|---|---|---|---|
| 8,5 | М 14 х 1,5 | 18 | 3 | 20 |
| М 16 х 1,5 | 18 | 3 | 25 | |
| 10 | М 16 х 1,5 | 18 | 3 | 25 |
| М 18 х 1,5 | 18 | 3 | 25 | |
| G 1/2'' |
24 | 4 | 30 | |
| 13 | М 18 х 1,5 | 18 | 3 | 25 |
| G 1/2'' | 24 | 4 | 30 | |
| М 22 х 1,5 | 22 | 4 | 30 |
При заказе Вы можете выбрать один из предложенных вариантов или указать необходимые размеры штуцера.
Чаще всего штуцера изготавливаются из углеродистой стали.
По Вашему желанию возможно изготовление штуцеров из нержавеющей стали (для ТЭН работающих в агрессивных средах, в пищевых установках, в медицинских дистилляторах) и других материалов.
Всевозможные другие крепежные элементы могут быть изготовлены из различных материалов и закреплены в необходимом месте ТЭН по Вашему требованию.
